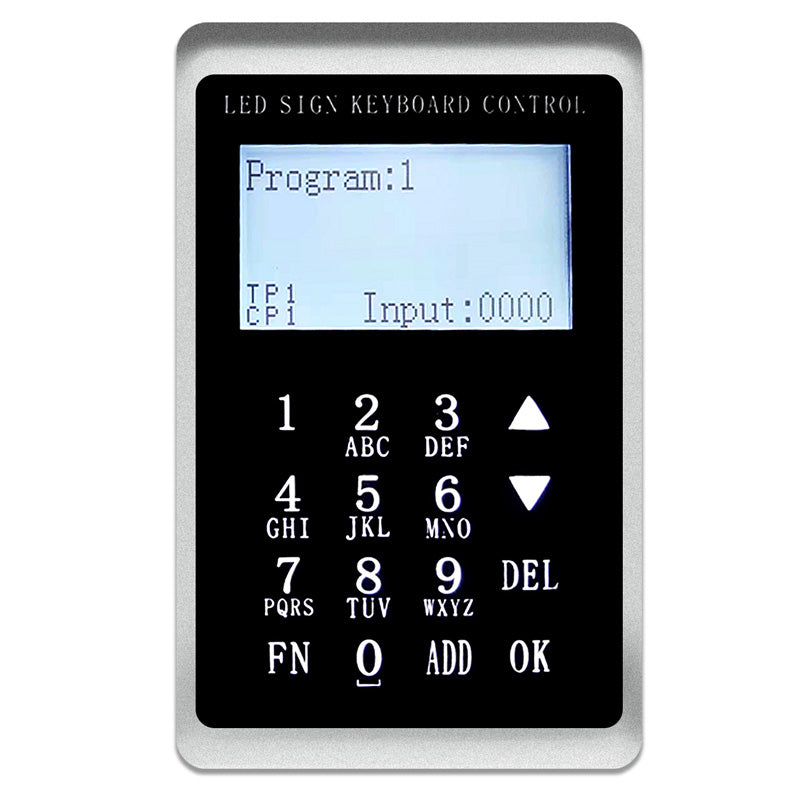

Leadleds LCD-Tastatur zur schnellen Auswahl von Nachrichten, die auf dem LED-Bildschirm angezeigt werden sollen

Multifunktionstastatur zur Auswahl von Nachrichten, ideal für Bus-LED-Schilder und Auto-LED-Schilder.

A 、 Anwendungsbereich der Tastatur

Gültig für von Leadleds angegebene LED-Schilder

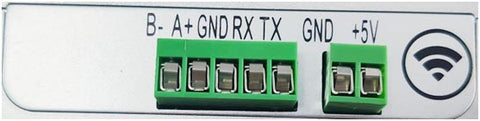

B 、 Hardware-Verbindungen

Es gibt zwei Arten von Verbindungen: eine serielle RS232-Schnittstelle und eine serielle RS485-Schnittstelle. Tastaturlieferungen haben eine Standard-Baudrate von 115200 Bit/s. Stellen Sie vor dem Anschließen der Tastatur die Baudrate der seriellen Schnittstelle der Steuerkarte auf 115200 Bit/s ein.

1. RS232-Steuerungsverbindungsmodus:

Die Tastatur ist an die 3P-Leitung angeschlossen, die RX, TX und GND des seriellen Ports der Steuerkarte des LED-Schildes entspricht.

2. S485-Steuerungsverbindungsmodus:

Die Tastatur wird an die 3P-Leitung angeschlossen, die A (D), B (D-) und GND des seriellen Ports der Steuerkarte des LED-Schilds entspricht. (Hinweis: Wenn die Tastatur im RS485-Modus gesteuert wird, sollte die Steuerkarte durch den RS485-Kommunikationsmodus ersetzt werden).

3. Stromversorgungsverkabelungsmodus der Tastatur-Stromversorgung:

Die Tastenplatine ist mit der 2P-Leitung verbunden, die rote ist mit dem VCC verbunden, die schwarze ist mit der GND verbunden und die 5-V-Stromversorgung ist angeschlossen. Der Strom ist kleiner oder gleich 200 mA.

C. Programmverteilung und Bearbeitung:

Bearbeiten Sie das Programm auf dem Computer mit der LED-Sign-Software von Leadleds und speichern Sie das Programm über den seriellen Anschluss, den Netzwerkanschluss oder die USB-Festplatte auf dem LED-Display. Programmbearbeitung entsprechend der zu speichernden Programmnummer, über die Tastatur zur Auswahl der Notwendigkeit, die Programmnummer abzuspielen.

D. Funktion und Verwendung der Tastatur.

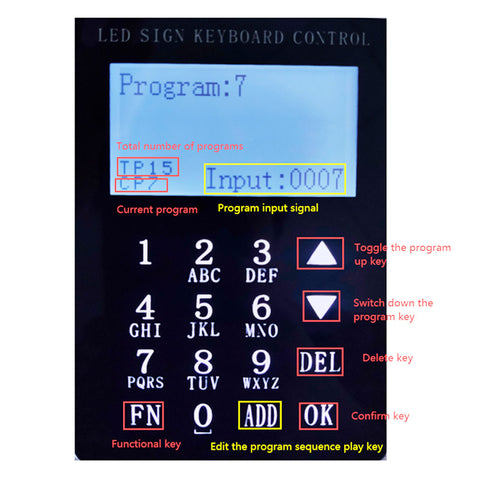

1. Der Schlüssel wird in der folgenden Abbildung vorgestellt

Einführung in die Funktionen der LCD-Tastatur.

1. Richtungs- und Zifferntasten
2. Helligkeitseinstellung
3. Energiesparmodus
4. Spracheinstellung
5. Summereinstellung
6. Einstellung der Baudrate und der Synchronisationsfunktion

1. Richtungstaste:
Klicken Sie auf UP , um das Programm nach oben zu schalten, und klicken Sie auf DOWN, um das Programm nach unten zu schalten.
Numerischer Schlüssel:
Klicken Sie auf 5 + OK. Wählen Sie Programm 5 abspielen, klicken Sie auf 5 + 6 + OK und wählen Sie Programm 56 abspielen.

2. Helligkeitseinstellungen:
Klicken Sie auf FN. Rufen Sie die Funktionseinstellungsoberfläche auf, wählen Sie die Option für die Helligkeitseinstellung aus, klicken Sie auf OK. Gehen Sie zur Seite „Helligkeitsanpassung“, klicken Sie erneut auf „ AUF“ und dann auf „ AB “. Erhöhen oder verringern Sie die Helligkeit.
Oder klicken Sie auf 6 + OK . An Helligkeit anpassen. 6. Klicken Sie auf FN. Kehren Sie zur vorherigen Benutzeroberfläche zurück.

3. Bildschirm wechseln:
Wählen Sie die Option „Gehe zu Bildschirm wechseln“, klicken Sie auf „ OK“ . Klicken Sie auf „ OBEN“ und „UNTEN“ , um die Bildschirmoptionen ein- und auszuschalten. Klicken Sie auf FN. Zurück zur vorherigen Benutzeroberfläche.

4. Sparen ohne Strom
Wenn die LED-Anzeige eingeschaltet und wieder eingeschaltet wird, bleibt das ausgewählte Programm erhalten .

5. Spracheinstellungen:
Unterstützt Chinesisch, Englisch und die traditionellen drei Sprachen. Wählen Sie die Spracheinstellungen aus und klicken Sie zur Eingabe auf „OK“. Klicken Sie auf NACH OBEN und NACH UNTEN , um die Sprache zu wechseln, und klicken Sie auf OK , um die Sprache auszuwählen. Warten Sie dann mit dem erneuten Einschalten.

6. Summereinstellungen
Bei jedem Einschalten der Taste ertönt ein Tropfgeräusch, nach dem Ausschalten ist kein Geräusch mehr zu hören.

7. Einstellung der Baudrate
Wechseln Sie zur Einstellungsoption Baudrate. Klicken Sie auf „OK“ , klicken Sie erneut auf „ Auf “ und „Ab “, um die Baudrate umzuschalten, und auf „Letzter Klick“. Okay .

8. Einstellung der Synchronisationsfunktion
Unterteilt in Bildschirmaufnahmesynchronisation und Textsynchronisation zeigt das Textprogramm das aktuelle Programm an und die Bildschirmaufnahmefunktion fängt das Bild auf der Tastatur ab. (Die Größe darf 128 x 64 Punkte nicht überschreiten und es gibt keine Graustufen.)

9. Bearbeiten Sie die Programmablauffunktion:
Klicken Sie auf die Zifferntasten 1 + ADD + 3 + ADD + 5 + OK
Programm 1, Programm 3 und Programm 5 werden nacheinander abgespielt.

Klicken Sie auf die Zifferntasten 5 + ADD + 1 + ADD + 3 + OK
Programm 5, Programm 1 und Programm 3 werden nacheinander abgespielt.
